A kondenzátor je výmenník tepla, ktorý odoberá teplo z chladiaceho plynu a premieňa ho späť na kvapalné skupenstvo takže chladiaci cyklus môže pokračovať. Stručne povedané: uvoľňuje teplo absorbované v chladnom priestore do vonkajšieho prostredia. Bez správne fungujúceho kondenzátora nemôže žiadny chladiaci alebo klimatizačný systém fungovať efektívne – alebo vôbec.
Či už riadite chladiarenský sklad, prevádzkujete priemyselný chladič alebo špecifikujete vybavenie pre dielňu s konštantnou teplotou, pochopenie funkcie kondenzátora, typov a ukazovateľov výkonu vám pomôže robiť inteligentnejšie a nákladovo efektívne rozhodnutia.
Definícia kondenzátora: Čo presne je kondenzátor?
Kondenzátor je zariadenie, ktoré ochladzuje horúcu paru chladiva pod vysokým tlakom, kým neskondenzuje na kvapalinu. Sedí na "vysoká strana" chladiaceho alebo klimatizačného okruhu – za kompresorom a pred expanzným ventilom. Fázová zmena z plynu na kvapalinu uvoľňuje latentné teplo, ktoré kondenzátor odovzdáva chladiacemu médiu (vzduchu alebo vode).
V bežnom jazyku si ľudia niekedy zamieňajú „kondenzátor“ s „kompresorom“. Rozdiel je jednoduchý:
- Kompresor – zvyšuje tlak a teplotu chladiaceho plynu.
- Kondenzátor – odvádza teplo a mení tento horúci plyn späť na kvapalinu.
Slovo "kondenzácia" popisuje tento proces zmeny fázy. Tiež to uvidíte napísané ako kondenzačná jednotka keď je kondenzátor spárovaný s kompresorom v jednej zabalenej zostave.
Ako funguje kondenzátor? Krok za krokom
Prevádzka kondenzátora prebieha v štyroch jasných etapách v rámci širšieho chladiaceho cyklu:
- Vniká horúci plyn. Prehriata para chladiva z kompresora (zvyčajne 60–90 °C) prúdi do vstupu kondenzátora.
- De-prehrievanie. Para sa najprv ochladí na svoju nasýtenú (kondenzačnú) teplotu, keď prechádza cez cievku alebo rúrky.
- Kondenzácia. Pri teplote nasýtenia chladivo uvoľňuje svoje latentné teplo a mení fázu z plynu na kvapalinu. Tu dochádza k ~ 70–80 % celkového odvodu tepla.
- Podchladenie. Teraz kvapalné chladivo sa pred výstupom z kondenzátora ochladí o niekoľko stupňov pod úroveň nasýtenia, čím sa zlepší účinnosť systému a zabráni sa vzplanutiu plynu v kvapalinovom potrubí.
Chladiace médium – vzduch fúkaný ventilátormi alebo voda cirkulujúca cez vežu – absorbuje toto teplo a odvádza ho preč zo systému. Rozdiel teplôt medzi chladivom a chladiacim médiom (tzv priblížiť sa teplote ) priamo určuje, ako efektívne funguje kondenzátor; menší prístup znamená vyššiu účinnosť.
Kľúčové funkcie kondenzátora v chladiacom systéme
Kondenzátor vykonáva niekoľko prekrývajúcich sa funkcií, ktoré sú nevyhnutné pre spoľahlivosť systému a energetickú účinnosť:
Odmietnutie tepla
Primárny účel. Kondenzátor odvádza teplo zhromaždené z chladeného priestoru plus teplo pridané kompresorom. V prípade chladiaceho systému s výkonom 10 kW kondenzátor zvyčajne odmieta 12-14 kW tepla (ďalšie 2–4 kW pochádzajú z práce kompresora).
Konverzia fázy chladiva
Premenou pary chladiva na kvapalinu umožňuje kondenzátor fungovanie expanzného ventilu a výparníka. Žiadna kondenzácia = žiadne kvapalné chladivo = žiadny chladiaci efekt v smere prúdenia.
Regulácia tlaku na vysokej strane
Schopnosť kondenzátora odvádzať teplo určuje kondenzačný tlak. Poddimenzovaný alebo znečistený kondenzátor zvyšuje tlak v hlave, čo núti kompresor pracovať tvrdšie, čím sa zvyšuje spotreba energie až o 3–5 % na zvýšenie kondenzačnej teploty o 1 °C .
Podchladenie kvapalného chladiva
Dobre navrhnutý kondenzátor poskytuje podchladenie o 3–8 °C, čo zabraňuje bublinám pár v potrubí kvapaliny, zvyšuje chladiaci účinok a zlepšuje COP (Coefficient of Performance).
Ochrana životnosti kompresora
Tým, že sa výtlačný tlak udržiava v rámci konštrukčných limitov, kondenzátor zabraňuje prehriatiu kompresora a mechanickému namáhaniu – jednej z hlavných príčin predčasného zlyhania kompresora.
Typy kondenzátorov: vzduchom chladené vs. vodou chladené vs. odparovacie
Každý z troch hlavných typov kondenzátorov vyhovuje rôznym aplikáciám, klimatickým podmienkam a rozpočtom:
| Typ | Chladiace médium | Typický prístup Temp. | Použitie vody | Najlepšie pre |
|---|---|---|---|---|
| Vzduchom chladené | Okolitý vzduch | 8 až 15 °C | žiadne | Chladiarenské sklady, strešné jednotky, malé chladiče |
| Vodou chladené | Chladená/vežová voda | 3–6 °C | Vysoká | Veľké priemyselné chladiče, procesné chladenie |
| Odparovacie | Vzduchový vodný sprej | 4–8 °C | Mierne | Horúce suché podnebie, stredné priemyselné zaťaženie |
Vzduchom chladené kondenzátory
Celosvetovo najpoužívanejší typ. Okolitý vzduch je tlačený cez rebrované cievky jedným alebo viacerými ventilátormi. Nie je potrebná žiadna vodná infraštruktúra , čím je inštalácia jednoduchá a náklady na údržbu nízke. Séria vzduchom chladených kondenzátorov Brozercool využíva vysokoúčinné hliníkové rebrové špirály z medených rúrok s EC motormi ventilátora, ktoré dosahujú špecifické miery odvodu tepla nad 1,8 kW/m².
Vodou chladené kondenzátory
Plášťové alebo doskové výmenníky tepla, ktoré využívajú vodu ako chladiace médium. Dosahujú nižšie kondenzačné teploty, čím zlepšujú COP systému 10–20 % v porovnaní so vzduchom chladeným v rovnakom prostredí – vyžadujú si však chladiace veže, úpravu vody a zložitejšiu údržbu.
Odparovacie kondenzátory
Voda je striekaná cez cievku, zatiaľ čo vzduch je fúkaný; odparovanie ochladzuje špirálu pod okolitú teplotu suchého teplomera. Ideálne tam, kde je voda k dispozícii, ale nie je jej dostatok, a kde je teplota okolia vysoká.
Aké je použitie kondenzátora v rôznych odvetviach?
Kondenzátory sa objavujú všade tam, kde je potrebné prenášať teplo z jedného miesta na druhé. Tu sú najbežnejšie aplikácie v reálnom svete:
- Chladiarenské a skladovacie miestnosti – Vzduchom chladené kondenzačné jednotky udržiavajú teploty od 10 °C do -30 °C, čím sa konzervuje mäso, produkty, mliečne výrobky a liečivá.
- Workshopy pri konštantnej teplote – Presné riadenie kondenzácie udržuje procesné teploty v rozmedzí ±0,5 °C pre výrobu elektroniky a presné obrábanie.
- Priemyselné chladiče – Vodou chladené kondenzátory v skrutkových alebo odstredivých chladičoch slúžia veľkému zaťaženiu HVAC v rozsahu od 100 kW do niekoľkých MW.
- Paralelné chladiace regály – Supermarkety a distribučné centrá potravín používajú paralelné systémy s viacerými kompresormi, ktoré zdieľajú jeden veľký kondenzátor na zníženie špičkového výtlačného tlaku.
- Neštandardné procesné chladenie – Chemické závody, pivovary a dátové centrá používajú kondenzátory integrované do vlastných chladiacich lyžíc.
- Nízkoteplotné skrutkové jednotky – Vysokotlakové zmrazovacie tunely a zariadenia na lyofilizáciu sa spoliehajú na vysokotlakové kondenzátory pri prevádzke s teplotou -40 °C až -60 °C.
Faktory, ktoré ovplyvňujú výkon kondenzátora
Pochopenie toho, čo znižuje alebo zlepšuje výkon kondenzátora, pomáha operátorom znížiť účty za energiu a predĺžiť životnosť zariadenia:
Teplota okolia
Každé zvýšenie teploty okolitého vzduchu o 1 °C zvýši kondenzačnú teplotu približne o 1,2–1,5 °C, čím sa zvýši výkon kompresora o 2 – 3 % . Umiestnenie kondenzátorov na dobre vetrané a tienené miesta je v horúcom podnebí kritické.
Znečistenie a hromadenie nečistôt
Prach, mastnota alebo vodný kameň na rebrách alebo rúrkach kondenzátora zvyšujú tepelnú odolnosť. Štúdie ukazujú a 10-20% zníženie prenosu tepla z mierne znečisteného kondenzátora, čo sa priamo premieta do vyšších nákladov na energiu.
Obmedzenia prúdenia vzduchu
Horúci výstupný vzduch, ktorý recirkuluje späť cez kondenzátor (krátky cyklus), zvyšuje efektívnu teplotu okolia o 5–15 °C. Správna vzdialenosť od stien a iných jednotiek je nevyhnutná.
Náplň chladiva
Prebitie aj podbitie ovplyvňujú kondenzáciu. Prebitie zaplaví kondenzátor kvapalinou, čím sa zníži aktívny kondenzačný povrch. Nedostatočné nabitie nadmerne zvyšuje prehriatie a vybíjaciu teplotu.
Nekondenzovateľné plyny
Vzduch alebo dusík v chladiacom okruhu sa zhromažďuje v kondenzátore, čím sa zvyšuje tlak v hlave a znižuje sa oblasť prenosu tepla. Pre veľké systémy sa odporúča pravidelné preplachovanie alebo používanie automatických preplachovačov.
Kondenzačné produkty Brozercool: Technika pre skutočné svetové požiadavky
Ako profesionálny výrobca chladiacich kondenzátorov Brozercool navrhuje a vyrába celý rad kondenzačných riešení pre chladiarenské skladovanie, priemyselné procesy a aplikácie HVAC – exportované do viac ako 80 krajinách a regiónoch .

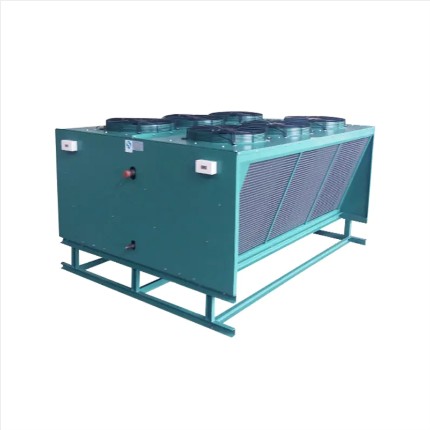

Séria vzduchom chladených kondenzátorov
Navrhnuté pre vonkajšiu inštaláciu s konštrukciou medenej rúrky/hliníkovej rebrovej cievky, skrinkou odolnou voči korózii a voliteľnými EC ventilátormi s premenlivou rýchlosťou. Dostupné v horizontálnych alebo vertikálnych konfiguráciách vypúšťania, aby vyhovovali rôznym usporiadaniam miesta.

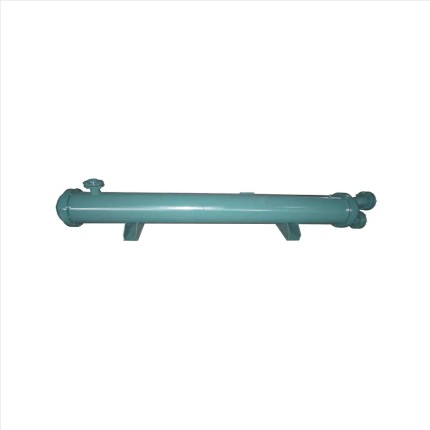

Vodou chladené kompresné kondenzačné jednotky
Kompaktné jednotky namontované na lyžinách, ktoré integrujú kompresor, plášťový a rúrkový kondenzátor a ovládacie prvky. Vhodné pre chladiarne, procesné chladenie a priemyselné chladiče, kde je k dispozícii voda. Hodnoty COP dosahujú 3,8–4,5 pri priaznivých teplotách vody.

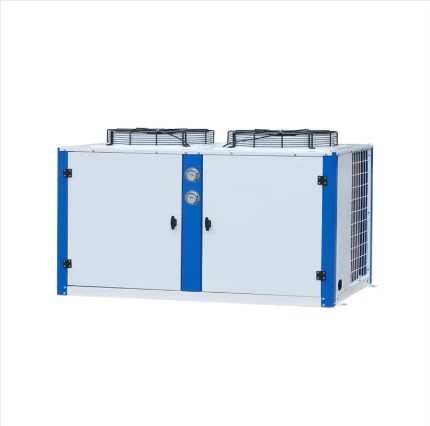

Vzduchom chladené kondenzačné jednotky (skriňový a otvorený typ)
Skriňové kondenzačné jednotky ponúkajú kryty odolné voči poveternostným vplyvom na strešné alebo vonkajšie umiestnenie; jednotky otvoreného typu poskytujú nižšie náklady a jednoduchšiu obsluhu v teréne pre inštalácie v strojovni.
Nízkoteplotné skrutkové a paralelné jednotky
Určené pre vysokotlakové mrazenie a viacteplotné chladiarenské sklady. Obvody kondenzátora sú dimenzované na vysoké výstupné tlaky a podporujú chladivá vrátane R404A, R449A, R744 (CO₂) a R290 (propán).
Dimenzovanie kondenzátora: Čo potrebujete vedieť pred špecifikáciou
Správne dimenzovanie kondenzátora zabraňuje poddimenzovaným jednotkám (vysoký tlak v hlave, výpadky) aj naddimenzovaným jednotkám (zbytočné investičné náklady). Kľúčové parametre na potvrdenie pred výberom kondenzátora:
- Celkové teplo odmietnutia (THR) = chladiaci výkon príkon hriadeľa kompresora. Vždy veľkosť podľa THR, nielen chladiaceho výkonu.
- Návrhová teplota okolia – použite 1 % návrhovú teplotu suchého teplomera pre vašu polohu (napr. 38 °C pre Stredný východ, 35 °C pre južnú Európu).
- Cieľová kondenzačná teplota – typicky okolitá 10–15 °C pre vzduchom chladené; okolitá voda 5–8 °C pre vodou chladené.
- Typ chladiva – Veľkosť cievky kondenzátora a ventilu sa výrazne líši medzi R134a, R410A, R404A a CO₂.
- Dostupná stopa a voľný priestor prúdenia vzduchu – minimálne 1,5–2 m na všetkých čelných stranách prívodu vzduchu pre vzduchom chladené kondenzátory.
Údržba kondenzátora: Najlepšie postupy na maximalizáciu životnosti
Správna údržba udržuje kondenzátory v prevádzke pri menovitom výkone a môže znížiť ročné náklady na energiu 5 – 15 % . Postupujte podľa tohto plánu:
- Mesačne: Skontrolujte a vyčistite rebrá cievky kondenzátora pomocou nízkotlakového vzduchu alebo čističa cievky; skontrolujte stav lopatiek ventilátora a napnutie remeňa.
- Štvrťročne: Meranie a zaznamenávanie podchladenia a prehriatia; overiť tlak v hlave oproti návrhovým krivkám; skontrolujte, či nedochádza k úniku chladiva.
- Ročne: Hĺbkové čistenie cievok; v prípade potreby vymeňte ložiská motora ventilátora; skontrolujte rúrkové plechy a rebrá na koróziu; overiť obsah nekondenzovateľných plynov vo vodou chladených systémoch.
- Len vodou chladené: Upravte chladiacu vodu tak, aby sa udržalo pH 7–8,5 a obmedzili sa minerály tvoriace vodný kameň; každé 2 roky skontrolujte vnútorné časti trubice, či sa v nej nenachádzajú vodný kameň alebo biofilm.
Často kladené otázky o kondenzátoroch
Aký je hlavný účel kondenzátora?
Hlavným účelom je odvádzať teplo z chladiaceho systému do okolia a súčasne premieňať pary vysokotlakového chladiva späť na kvapalinu, aby sa cyklus mohol opakovať.
Čo sa stane, ak je kondenzátor príliš malý?
Poddimenzovaný kondenzátor nedokáže odoberať teplo dostatočne rýchlo, čo spôsobuje zvýšenie kondenzačného tlaku a teploty. To zvyšuje spotrebu energie kompresora, môže spustiť vysokotlakové bezpečnostné vypnutia a časom vedie k poruche kompresora.
Ako sa líši kondenzátor od výparníka?
Výparník absorbuje teplo z ochladzovaného priestoru (chladivo sa vyparuje), zatiaľ čo kondenzátor odvádza teplo von (chladivo kondenzuje). Vykonávajú opačné úlohy výmeny tepla v chladiacom okruhu.
Môžem použiť akékoľvek chladivo v mojom existujúcom kondenzátore?
Nie. Kondenzátory sú navrhnuté pre špecifické tlakové rozsahy a vlastnosti chladiva. Pred zmenou chladív si vždy overte kompatibilitu s výrobcom – najmä pri prechode z HFC na alternatívy s nižším GWP, ako sú HFO alebo CO₂.
Je „kondenzácia“ to isté ako „chladenie“?
Nie presne. Kondenzácia konkrétne označuje fázovú zmenu z plynu na kvapalinu pri konštantnom tlaku, ktorá uvoľňuje latentné teplo. Chladenie je širší pojem, ktorý zahŕňa citeľný odvod tepla (pokles teploty) bez zmeny fázy. V kondenzátore dochádza k prehriatiu (chladeniu) aj ku kondenzácii postupne.
Ako zistím, či potrebujem vyčistiť kondenzátor?
Porovnajte svoju aktuálnu kondenzačnú teplotu s navrhovanou hodnotou pre rovnakú teplotu okolia. Ak je skutočná kondenzačná teplota 3 °C alebo viac nad návrhovou krivkou pravdepodobnou príčinou sú znečistené alebo zablokované cievky kondenzátora. Vizuálna kontrola povrchu cievky je najjednoduchším potvrdením.
Aké chladivá podporujú kondenzátory Brozercool?
Kondenzátory a kondenzačné jednotky Brozercool sú kompatibilné so širokou škálou chladív vrátane možností výmeny R22, R404A, R407C, R410A, R449A, R134a, R290 (propán) a R744 (CO₂) v závislosti od produktového radu. Pozrite si produktový list alebo kontaktujte technický tím Brozercool, aby ste potvrdili správnu zhodu pre vašu aplikáciu.
