V priemyselných chladiacich systémoch, výparník (vzduchový chladič) výber priamo určuje úroveň spotreby energie chladiarenského skladu a stabilitu kvality skladovaného tovaru. Typ DL je vhodný na skladovanie v čerstvom stave pri teplote nad 0 °C, typ DD na skladovanie v chlade pri -18 °C a typ DJ na skladovanie v rýchlomraze pod -25 °C. . Hlavné rozdiely medzi týmito tromi modelmi spočívajú vo vzdialenosti rebier, chladiacej kapacite a metódach rozmrazovania. Nesprávny výber povedie k zablokovaniu mrazom, zvýšeniu spotreby energie alebo znehodnoteniu produktu. Pri výbere je potrebné komplexne zvážiť skladovaciu teplotu, vlastnosti produktu a tepelné zaťaženie, a nie spoliehať sa len na skúsenosti.
Klasifikácia a použiteľné teplotné rozsahy vzduchových chladičov série D
Vzduchové chladiče série D bežne používané v priemyselných chladiarenských skladoch sú rozdelené do troch modelov na základe použiteľnej teploty, z ktorých každý zodpovedá rôznym požiadavkám na chladenie a prostrediam s teplotou skladovania:
- Vysokoteplotný výparník typu DL : Použiteľné pre skladovacie teploty nad 0 °C, používa sa hlavne na čerstvé skladovanie ovocia, zeleniny, čerstvých vajec, čaju a veľkých dielenských klimatizačných systémov.
- Strednoteplotný výparník typu DD : Použiteľné pre skladovacie teploty od -1°C do -18°C, vhodné na chladenie mäsa, rýb, zmrzliny a iných mrazených potravín.
- Nízkoteplotný výparník typu DJ : Použiteľné pre skladovacie teploty pod -18°C, používa sa hlavne na rýchle zmrazovanie čerstvého mäsa, rýb, knedlí a iných potravín, pri skladovacích teplotách typicky pod -25°C.
Hlavné štrukturálne rozdiely medzi týmito tromi modelmi sa odrážajú v rozstup plutiev a dizajn prúdenia vzduchu . V podmienkach nízkych teplôt vlhkosť vo vzduchu kondenzuje a namrzne na povrchu výparníka rýchlejšie, takže typ DJ používa väčší rozstup rebier (zvyčajne 6 mm až 9 mm), zatiaľ čo typ DL má menší rozostup rebier (približne 4 mm až 5 mm), aby sa maximalizovala plocha výmeny tepla v prostrediach s relatívne vysokou teplotou.
Porovnanie kľúčových technických parametrov
| Parameter | Typ DL (vysokoteplotný) | Typ DD (stredná teplota) | Typ DJ (nízka teplota) |
|---|---|---|---|
| Použiteľná teplota skladovania | 0 °C ~ 10 °C | -1 °C ~ -18 °C | -18 °C ~ -35 °C |
| Medzera medzi plutvami | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Dizajnový teplotný rozdiel (DTD) | 8 °C ~ 10 °C | 7 °C až 9 °C | 5 °C ~ 7 °C |
| Metóda rozmrazovania | Prirodzené rozmrazovanie alebo elektrický ohrev | Elektrické rozmrazovanie / rozprašovanie vody | Elektrické rozmrazovanie / rozmrazovanie horúcim plynom |
| Použiteľné chladivá | R22 / R404A / R507 | R22 / R404A / R507 | R22/R404A/R507/NH3 |
| Typické aplikácie | Čerstvé skladovanie, Workshop AC | Cold Storage, Cold Chain Logistics | Rýchlozmrazovacie úložisko, vysokorýchlostné mrazničky |
Ako je uvedené v tabuľke vyššie, s klesajúcou skladovacou teplotou sa musí zodpovedajúcim spôsobom zväčšiť vzdialenosť medzi lamelami, aby sa zabránilo vrstvám námrazy blokovať priechod vzduchu. Návrhový teplotný rozdiel (DTD) nízkoteplotných výparníkov typu DJ sa zvyčajne riadi pri 5 °C až 7 °C , nižšia ako 8°C až 10°C typu DL, na udržanie vyššej relatívnej vlhkosti počas procesov rýchleho zmrazovania a zníženie strát dehydratáciou potravín.
Konštrukcia a princíp činnosti výparníka
Zloženie základných komponentov

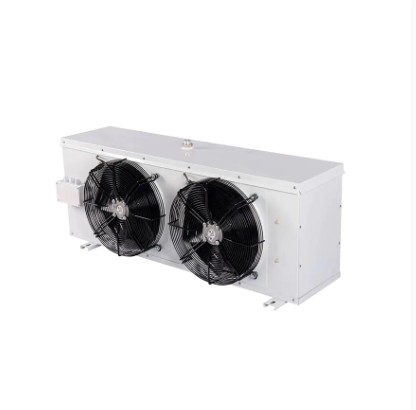

Priemyselné chladiče vzduchu pozostávajú hlavne z piatich komponentov: chladiace výmenníky tepla, axiálne ventilátory, rozdeľovače kvapalín, rozmrazovacie zariadenia a odtokové misky . Nízkoteplotné, nízkotlakové nasýtené chladivo vstupuje do výparníka cez termostatický expanzný ventil, pričom sa vyparuje a absorbuje teplo vo vnútri teplovýmenných rúrok. Ventilátor núti vzduch prúdiť cez povrch rebier, čím odstraňuje teplo z chladiaceho priestoru, aby sa dosiahlo chladenie.
Faktory ovplyvňujúce účinnosť výmeny tepla
Skutočný chladiaci účinok výparníka je obmedzený viacerými faktormi:
- Rýchlosť a objem vzduchu : Nedostatočná rýchlosť vzduchu vedie k nedostatočnej výmene tepla, zatiaľ čo nadmerná rýchlosť zvyšuje spotrebu energie ventilátora a môže dehydrovať povrchy potravín. V priemyselných rýchlomraziacich skladoch je rýchlosť vzduchu zvyčajne navrhnutá na 3 m/s až 5 m/s.
- Čistota plutiev : Hromadenie prachu a oleja môže znížiť koeficient prestupu tepla o 15 % až 30 %; pravidelné čistenie je nevyhnutné na udržanie energetickej účinnosti.
- Hrúbka mrazovej vrstvy : Keď hrúbka námrazy presiahne 3 mm, tepelný odpor na strane vzduchu sa výrazne zvýši, čo môže potenciálne znížiť chladiacu kapacitu o viac ako 20 %; včasné rozmrazovanie je povinné.
- Prehriatie prívodu kvapaliny : Správne prehriatie (zvyčajne 3 °C až 8 °C) zabraňuje usadzovaniu kvapaliny v kompresore a zároveň zabezpečuje efektívne využitie teplovýmennej plochy výparníka.
Výpočet výberu a posúdenie tepelnej záťaže
Výparník výber sa nemôže spoliehať len na skúsenosti; výpočty tepelného zaťaženia sú povinné. Celkové tepelné zaťaženie chladiarenského skladu pozostáva z nasledujúcich komponentov:
- Tepelné zaťaženie krytu : Teplo prenášané stenami, strechami a podlahami, úmerné hrúbke izolácie a teplotnému rozdielu.
- Tepelné zaťaženie produktu : Teplo uvoľnené počas chladenia alebo mrazenia produktu, ktoré môže tvoriť viac ako 60 % z celkového množstva pri rýchlomrazení.
- Tepelná záťaž vetrania : Teplo privádzané vonkajším teplým vzduchom pri otvorení dverí chladiarní alebo počas vetrania.
- Tepelné zaťaženie motora a osvetlenia : Teplo generované motormi ventilátorov a svietidlami počas prevádzky.
- Prevádzka personálu Tepelná záťaž : Teplo vydávané pracovníkmi počas operácií vo vnútri skladu.
Výber by mal zahŕňať a 10% až 15% bezpečnostná rezerva na základe vypočítanej celkovej tepelnej záťaže s cieľom zohľadniť extrémne počasie alebo výkyvy v obrate produktov. Okrem toho musí byť nominálny chladiaci výkon výparníka korigovaný na základe skutočných prevádzkových podmienok (skladovacia teplota, vyparovacia teplota, kondenzačná teplota), pričom ako korekčný základ sa použijú výkonové krivky poskytnuté výrobcom.
Stratégie rozmrazovania a riadenie energetickej účinnosti
Porovnanie bežných metód rozmrazovania
| Metóda rozmrazovania | Princíp | Použiteľné scenáre | Energetické charakteristiky |
|---|---|---|---|
| Elektrické rozmrazovanie | Elektrické vykurovacie rúrky ohrievajú rebrá | Malý až stredný chladiarenský sklad | Vyššia spotreba energie, jednoduchá konštrukcia |
| Rozmrazovanie vodným sprejom | Sprej vody pri okolitej teplote | Stredný až veľký chladiarenský sklad | Vysoká spotreba vody, rýchle rozmrazovanie |
| Rozmrazovanie horúcim plynom | Odvádzané teplo kompresora | Veľký rýchlomraziaci sklad, čpavkové systémy | Optimálna energetická účinnosť, komplexný systém |
Odporúčania pre nastavenie cyklu rozmrazovania
Frekvencia odmrazovania by sa mala dynamicky upravovať na základe frekvencie otvárania dverí, obsahu vlhkosti produktu a rýchlosti mrazenia výparníka. Pri rýchlomrazení pri skladovaní pod -25°C sa odporúča každé rozmrazovanie horúcim plynom 4 až 6 hodín , pričom každý cyklus rozmrazovania je riadený v priebehu 15 až 20 minút. Časté rozmrazovanie spôsobuje kolísanie skladovacej teploty, ktoré ovplyvňuje kvalitu potravín; Príliš dlhé intervaly vedú k tvorbe námrazy, zvýšenému odporu vzduchu a zvýšeniu spotreby energie ventilátora.
Základy inštalácie a údržby
Správna inštalácia a pravidelná údržba sú nevyhnutné pre dlhodobú efektívnu prevádzku výparníka:
- Inštalačná poloha : Vzduchové chladiče by mali byť inštalované v hornej časti alebo vysoko na bočných stenách chladiarenského skladu, s výstupmi vzduchu smerujúcimi k dverám, aby sa vytvorila rovnomerná distribúcia vzduchu a zabránilo sa priamemu fúkaniu studeného vzduchu na produkty.
- Kalibrácia úrovne : Jednotka musí byť inštalovaná vodorovne; naklonenie spôsobí slabý odtok rozmrazenej vody, čo vedie k hromadeniu vody alebo pretečeniu v odtokovej miske.
- Spätná vzdušná vzdialenosť : Aspoň 300 mm Medzi výparníkom a stenami alebo zásobníkmi produktov by sa mal udržiavať priestor spätného vzduchu, aby sa zabezpečila voľná cirkulácia vzduchu.
- Pravidelné čistenie : Rebrá čistite štvrťročne mäkkými kefami alebo nízkotlakovými prúdmi vody, aby ste odstránili prach a olej; skontrolujte deformácie lopatiek ventilátora a namazanie ložísk motora.
- Detekcia úniku a izolácia : Vykonávať každoročné kontroly vzduchotesnosti chladiaceho potrubia; Zabezpečte, aby izolačné vrstvy na prívodnom a sacom potrubí zostali neporušené, aby sa zabránilo strate chladu a kondenzácii.
Vznikajúci Výparník Technologické trendy
Keďže chladiarenský priemysel vyžaduje vyššiu energetickú účinnosť a súlad so životným prostredím, technológia výparníkov sa neustále vyvíja:
- Technológia ventilátora s premenlivou frekvenciou : Úpravou otáčok ventilátora tak, aby zodpovedali skutočnej tepelnej záťaži, možno dosiahnuť úsporu energie 20 % až 35 % v porovnaní s ventilátormi s pevnou frekvenciou a zároveň znížiť kolísanie skladovacej teploty.
- Nano antikorózne nátery : Hydrofilné alebo antikorózne povlaky na povrchoch plutiev odďaľujú koróziu v slanom postreku a kyslom prostredí, čím predlžujú životnosť zariadenia o viac ako 30 %.
- CO₂ Transkritická kompatibilita systému : Keďže R744 (CO₂) sa stáva bežnejším v nízkoteplotnej logistike, dizajn výparníkov odolných voči vysokému tlaku (až 120 barov) predstavuje nový technologický smer.
- Inteligentné ovládanie odmrazovania : Spustenie odmrazovania na základe snímačov hrúbky námrazy alebo signálov tlakového rozdielu, ktoré nahrádza tradičné časované odmrazovanie, znižuje zbytočné cykly odmrazovania a zlepšuje COP systému.
Tieto technológie nielen znižujú prevádzkové náklady chladiarní, ale reagujú aj na globálne priemyselné trendy smerujúce k znižovaniu uhlíka v chladive a zlepšovaniu energetickej účinnosti.
