Príslušenstvo chladiacich zariadení nie sú sekundárnymi komponentmi – sú základnými prvkami, kdoré určujú celkový výkon systému. Používanie neštandardného príslušenstva môže zvýšiť spotrebu energie systému o 15 % až 30 %, zvýšiť poruchovosť 2 až 3-krát a skrátiť životnosť zariadenia o viac ako 40 %. Preto investovanie dostpriočnej odbornej pozornosti do výberu príslušenstva, inštalácie a údržby je základnou zárukou pre dosiahnutie efektívnej, stabilnej a dlhodobej prevádzky chladiacich systémov.
Príslušenstvo kompresora: Výkonové srdce chladiaceho systému
Spoľahlivosť príslušenstva kompresora ako zdroja energie chladiaceho cyklu priamo ovplyvňuje účinnosť chladenia a prevádzkovú bezpečnosť.
Typy a funkcie kľúčového príslušenstva
- Ohrievač kľukovej skrine: Zabraňuje migrácii chladiva do kompresora počas vypínania, čím zabraňuje usadzovaniu kvapaliny pri spustení
- Tlmiče a tlmiče vibrácií: Znižujú prevádzkový hluk a minimalizujú poškodenie potrubia spôsobené mechanickými vibráciami

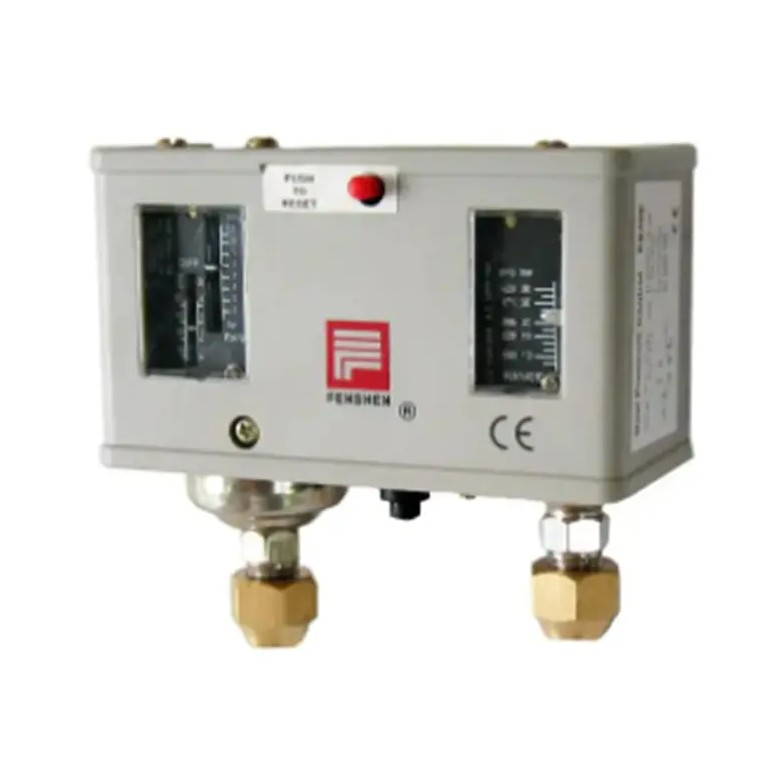

- Ochranné spínače vysokého/nízkeho tlaku: Automaticky prerušia napájanie, keď je tlak abnormálny, čím sa zabráni poškodeniu kompresora
- Priezor oleja a olejový filter: Monitorujte stav maziva v reálnom čase a zaistite čistotu mazacieho systému
Kritériá výberu a referenčné údaje
Ak vezmeme ako príklad hermetické špirálové kompresory, tvrdosť zodpovedajúcich tlmičov vibrácií by mala byť kontrolovaná v rámci Shore A 50 až 70 stupňov s nižšie nastavenou rýchlosťou kompresie 15 % . Ak tlmiče vibrácií starnú a zlyhajú, amplitúda vibrácií kompresora sa môže zvýšiť 3 až 5 krát , čo výrazne zvyšuje pravdepodobnosť prasknutia zvaru potrubia.
Presnosť činnosti vysoko/nízkotlakových ochranných spínačov by mala dosiahnuť ±0,02 MPa s dobou odozvy nepresahujúcou 0,5 sekundy . Nekvalitné ochranné spínače môžu mať chyby ±0,1 MPa , ktorý nezasiahne okamžite, keď začnú tlakové anomálie, čo ľahko spôsobí vyhorenie kompresora.
Príslušenstvo systému výmeny tepla: Kľúčová podpora pre efektívnosť a spoľahlivosť
Príslušenstvo pre kondenzátory a výparníky má rozhodujúci vplyv na účinnosť prenosu tepla, odolnosť proti korózii a čistotu systému.
Príslušenstvo jadrového kondenzátora
Ventilátor kondenzátora je základným príslušenstvom vzduchom chladených kondenzátorov a jeho prúdenie vzduchu a statický tlak musia zodpovedať konštrukcii kondenzátora. Pre bežné rebrové kondenzátory každý 1 kW odvádzanie tepla zvyčajne vyžaduje 180 až 250 m³/h prúdenia vzduchu. Ak je prietok vzduchu ventilátorom nedostatočný o 20 % , kondenzačná teplota sa zvýši o 5 až 8 ℃ a spotreba energie systému sa zvýši o 12 % až 18 % podľa toho.
Ochranné nátery (ako je hydrofilná hliníková fólia a antikorózne nátery) môžu predĺžiť životnosť kondenzátora 30 % až 50 % . V pobrežných prostrediach s vysokým obsahom soli môžu nechránené hliníkové rebrá spôsobiť ťažkú koróznu perforáciu 2 až 3 roky , pričom potiahnuté plutvy vydržia 8 až 10 rokov .
Kľúčové príslušenstvo výparníkov
Výber príslušenstva na odmrazovanie výparníka priamo ovplyvňuje efektivitu prevádzky nízkoteplotných zariadení. Elektrické odmrazovanie a odmrazovanie horúcim plynom sú dve hlavné metódy:
| Porovnávacia položka | Elektrické rozmrazovanie | Rozmrazovanie horúcim plynom |
|---|---|---|
| Čas rozmrazovania | 15 až 25 minút | 8 až 15 minút |
| Zvýšenie spotreby energie | Vyššie (dodatočná elektrina) | Nižšie (využíva teplo kompresora) |
| Kolísanie izbovej teploty | Väčšie (do 5 až 8 ℃) | Menšie (zvyčajne 2 až 4 °C) |
| Použiteľné scenáre | Malé chladiarne, vitríny | Stredné až veľké chladiarne, priemyselné chladenie |
Príslušenstvo na škrtenie a ovládanie: Neospevovaní hrdinovia presnej regulácie
Expanzné ventily, solenoidové ventily a rôzne ovládače sú nervovým centrom, ktoré umožňuje chladiacim systémom dosiahnuť presnú reguláciu a energeticky efektívnu prevádzku.
Výber expanzného ventilu a kontrola prehriatia
Výber termostatického expanzného ventilu musí komplexne zvážiť typ chladiva, rozsah teplôt vyparovania a chladiaci výkon systému. Nastavenie prehriatia je zvyčajne 3 až 6K (podmienky klimatizácie) príp 5 až 8K (nízkoteplotné podmienky). Pre každého 1K zvýšenie odchýlky prehriatia, systémový koeficient výkonu (COP) sa môže znížiť o 2 % až 4 % .
Elektronické expanzné ventily (EEV) v porovnaní s tradičnými termostatickými expanznými ventilmi môžu zlepšiť presnosť regulácie prehriatia ±0,5K , dosiahnutie 10 % až 20 % úspory energie v systémoch s premenlivou frekvenciou. Ich zodpovedajúce ovládače a snímače sú však drahšie, vďaka čomu sú vhodnejšie pre stredné až veľké komerčné alebo priemyselné systémy.
Koordinovaná funkcia solenoidových ventilov a filtračných sušičov
Inštalačná poloha a výber solenoidových ventilov priamo ovplyvňuje bezpečnosť systému:
- Solenoidový ventil kvapalinového potrubia: Počas vypínania preruší prietok kvapalného chladiva do výparníka, čím sa zabráni usadzovaniu kvapaliny, pričom čas odozvy je kratší ako 1 sekunda
- Obtokový solenoidový ventil: Používa sa na odmrazovanie horúcim plynom alebo reguláciu výkonu, čo si vyžaduje mechanickú životnosť 1 milión cyklov
- Filtračná sušička: Presnosť filtrácie by mala dosiahnuť 20 až 40 mikrónov typicky s kapacitou absorpcie vody zodpovedajúcou systémovému nabitiu 3 až 5 g molekulového sita per 1 kg chladiva
Keď pokles tlaku sušičky filtra prekročí 0,05 MPa , treba ho urýchlene vymeniť. V opačnom prípade to nielen zvýši spotrebu energie, ale môže tiež spôsobiť zvýšenie plynu pred škrtením, čím sa zníži chladiaca kapacita 5 % až 10 % .
Príslušenstvo pre pripojenie potrubia a tesnenie: Často prehliadaná záchranná línia systému
Medené rúrky, armatúry, ventily a tesniace materiály sú krvné cievy a spoje chladiaceho systému. Ich kvalita a inštalačné spracovanie priamo určuje integritu a spoľahlivosť tesnenia systému.
Materiál medenej rúrky a výber hrúbky steny
Chladiace systémy by mali používať bezšvíkové medené rúrky deoxidované fosforom (TP2 alebo C12200), s obsahom fosforu kontrolovaným pri 0,015 % až 0,040 % , účinne bráni vodíkovému krehnutiu pri vysokoteplotnom zváraní. Hrúbka steny medenej rúrky by sa mala určiť na základe pracovného tlaku a priemeru rúrky:
| Vonkajší priemer (mm) | Odporúčaná hrúbka steny (mm) | Maximálny pracovný tlak (MPa) | Typická aplikácia |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Rezidenčné vedenie AC kvapaliny |
| 9.52 | 0.8 | 3.5 | Komerčné sacie vedenie AC |
| 12.7 | 1.0 | 3.8 | Malé až stredne chladné miestnosti |
| 19.05 | 1.2 | 3.2 | Veľké priemyselné systémy |
Proces zvárania a tesniace materiály
Pri zváraní medených rúrok by sa mal používať spájkovací kov na báze striebra alebo fosforu a medi s hĺbkou prieniku zvaru presahujúcou 80 % hrúbky steny rúrky. Po zváraní sa vyžaduje preplachovanie dusíkom a testovanie úniku tlaku. Skúšobný tlak by mal byť 1,15 až 1,25 krát konštrukčný pracovný tlak s dobou zdržania nie kratšou ako 24 hodín a pokles tlaku nepresahujúci 0,02 MPa .
Tesniace tesnenia by mali používať špeciálne materiály odolné voči chladivám a nízkym teplotám. Bežné gumové tesnenia v prostredí s nízkou teplotou stvrdnú a krehnú, čo vedie k netesnostiam. Špecializované tesniace tesnenia pre chladenie si zachovávajú dobrú elasticitu a tesniaci výkon aj pri -40 ℃ .
Príslušenstvo pre elektrické ovládanie a ochranu: Posledná obranná línia pre bezpečnú prevádzku
Kvalita a racionálnosť konfigurácie elektrického príslušenstva sú kľúčom k prevencii poškodenia zariadenia a zaisteniu bezpečnosti personálu.
Požiadavky na presnosť regulátora teploty a snímača
Presnosť regulátora teploty by mala dosiahnuť ±0,5 °C (vyžadujú presné chladiarenské miestnosti ±0,2 °C ). Teplotné snímače NTC majú zvyčajne hodnoty B 3435K až 3950K s odporom približne 10 kΩ at 25 ℃ . Inštalácia snímača by mala zabrániť priamemu vystaveniu prúdom studeného alebo horúceho vzduchu; inak môžu dosiahnuť chyby merania 3 až 5 ℃ , čo spôsobuje časté cyklovanie kompresora, zvýšené opotrebovanie a vyššiu spotrebu energie.
Konfigurácia ochrany proti preťaženiu a úniku
Ochrana proti tepelnému preťaženiu kompresora by mala byť nastavená na 110 % až 125 % menovitého prúdu. V prípade trojfázových kompresorov sú tiež potrebné ochrany proti strate fázy a sledu fáz, aby sa zabránilo vyhoreniu motora v dôsledku anomálií napájania. Prúdové zariadenia by mali mať menovitý vypínací prúd nepresahujúci 30 mA a čas vypnutia kratší ako 0,1 sekundy — toto je základná požiadavka na zaistenie osobnej bezpečnosti.
Kontakty stýkača by mali mať menovitý prúd s 20 % to 30% rezerva na zvládnutie nábehového prúdu. Spodné kontakty stýkača môžu spáliť a zvariť sa vo vnútri 1 až 2 roky v podmienkach častého cyklovania, čo spôsobuje vážne poruchy, pri ktorých sa kompresor nemôže zastaviť alebo spustiť.
Stratégia údržby príslušenstva: Prevencia prevyšuje opravy
Zavedenie vedeckého systému údržby príslušenstva môže výrazne znížiť neplánované prestoje 70 % a nižšie náklady na údržbu o 40 % až 60 % .
Kontrolný zoznam a harmonogram pravidelných kontrol
- Mesačná kontrola: Prevádzkový stav ventilátora, pokles tlaku filtra, tesnosť elektrického pripojenia
- Štvrťročná kontrola: prehriatie expanzného ventilu, citlivosť činnosti solenoidového ventilu, starnutie tlmiča vibrácií
- Polročná kontrola: Obsah vlhkosti sušiča filtra, kalibrácia tlakového spínača, porovnanie presnosti snímača
- Ročná kontrola: Korózia zvaru potrubia, testovanie izolačného odporu, overenie funkcie ochranného zariadenia
Kritériá rozhodovania o výmene príslušenstva
Výmena príslušenstva by nemala čakať na úplné zlyhanie, ale mala by sa riešiť proaktívne na základe trendov znižovania výkonu. Nasledovné sú odporúčané limity výmeny pre kľúčové príslušenstvo:
| Názov príslušenstva | Stav výmeny spúšťača | Odporúčaná maximálna životnosť |
|---|---|---|
| Filtračná sušička | Pokles tlaku presahuje 0,05 MPa alebo obsah vlhkosti prekračuje normu | 2 až 3 roky |
| Tlmiče vibrácií | Deformácia v tlaku presahuje 30 % pôvodnej hrúbky | 3 až 5 rokov |
| Stýkače | Kontaktná erózna plocha presahuje 20 % | 5 až 8 rokov |
| Ložiská motora ventilátora | Abnormálny prevádzkový hluk alebo nadmerné vibrácie | 5 až 7 rokov |
| Tesniace tesnenia | Objavujú sa známky stvrdnutia, praskania alebo úniku | Vymeňte pri každej kontrole pri demontáži |
Riadenie zásob a núdzová reakcia
Pre kritické zariadenia sa odporúča mať na sklade príslušenstvo náchylné na opotrebovanie jadra, vrátane: spínačov ochrany kompresora, sušičov filtrov, cievok solenoidových ventilov, kondenzátorov ventilátorov a bežne používaných tesniacich materiálov. Rozumná bezpečnostná zásoba môže skrátiť čas opravy od 3 až 7 dní to niekoľko hodín . Toto je obzvlášť dôležité pre potravinárske chladiarenské reťazce a farmaceutické chladiarne, kde straty z prestojov vysoko prevyšujú hodnotu samotného príslušenstva.
Záver: Zobrazenie hodnoty príslušenstva prostredníctvom systémového myslenia
Výber a údržba príslušenstvo chladiarenských zariadení je v podstate optimalizácia celkových nákladov na životný cyklus systému. Počiatočná investícia do kvalitného príslušenstva môže priniesť návratnosť 3 až 5 krát zníženou spotrebou energie, menším počtom porúch a predĺženou životnosťou. Zdá sa, že zanedbávanie kvality príslušenstva a údržby šetrí krátkodobé náklady, ale v skutočnosti vytvára dlhodobé skryté riziká vysokej spotreby energie, častých porúch a skrátenej životnosti zariadenia. Iba integráciou príslušenstva do celkového plánovania systému a vytvorením kompletného systému riadenia od výberu a inštalácie až po údržbu môže chladiace zariadenie skutočne dosiahnuť efektívnu, spoľahlivú a ekonomickú prevádzku.
